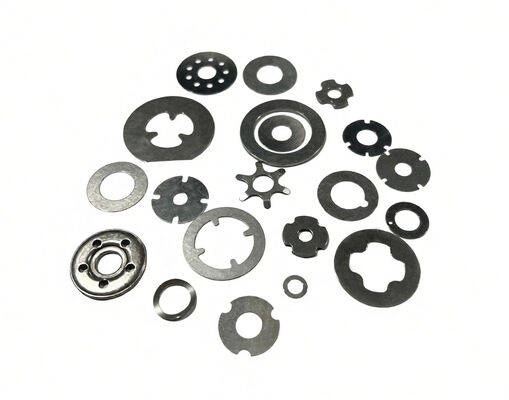

Entretoises de soupape d'amortisseur de précision pour un réglage précis de l'amortissement
  • Nom
  • Nom
  • Nom

Entretoises de soupape d'amortisseur de précision pour un réglage précis de l'amortissement

MOQ: 5000 pièces
Prix: negotiable
Emballage Standard: paquet d'exportation standard
Délai De Livraison: 20 jours ouvrables pour les nouveaux échantillons et outillages
Mode De Paiement: T/T, Western Union, L/C
Capacité D'approvisionnement: 500,000PCS par mois
Informations détaillées
Description du produit
Informations détaillées
Lieu d'origine
NINGBO, CHINE
Nom de marque
XIAYI
Certification
IATF16949:2016
Numéro de modèle
K25-00-5003-X
Nom du produit:
rondelle de soupape
Matériel:
Ck101
Dureté:
HR60-85
Application:
Amortisseur
Presse:
40 à 60 T
Placage:
NON
Mettre en évidence:

Ventilateur de choc de précision

,

Entretoises de soupape d'amortisseur d'épaisseur

,

Entretoises de soupape de réglage d'amortissement

Description du produit
Aperçu du produit

Les cales de soupape antichoc de précision XIAYI représentent le plus haut niveau de précision dimensionnelle pour les applications de réglage d'amortisseurs. Alors que les cales standard fournissent des plages d'épaisseur générales, nos cales de précision offrent des tolérances étroitement contrôlées qui se traduisent directement par une sortie de force d'amortissement prévisible et répétable. Utilisant des matériaux premium en acier à ressort (SK4, SK5, 65MN, CK101, C100S, SUS, 20C) avec des épaisseurs allant de 0,1 mm à 3,5 mm, ces cales sont fabriquées selon des processus certifiés IATF16949:2016, chaque lot étant vérifié par rapport à des normes de mesure calibrées. Pour les ingénieurs de suspension qui considèrent l'épaisseur des cales comme un paramètre de réglage plutôt qu'une dimension approximative, les cales de précision XIAYI offrent la précision dont vos calculs d'amortissement ont besoin.

Défis de tolérance que nous éliminons

Défi 1 : Variabilité de la force d'amortissement due à la déviation d'épaisseur— La déflexion de la cale est proportionnelle au cube de son épaisseur — une erreur d'épaisseur de seulement 5 % produit environ 16 % de variation de la force d'amortissement. Cette relation non linéaire fait de la précision de l'épaisseur le paramètre de qualité le plus critique pour une performance d'amortisseur constante. La fabrication de précision de XIAYI minimise cette source d'erreur.

Défi 2 : Erreurs d'accumulation de hauteur de pile— Dans les piles de plusieurs cales, les tolérances d'épaisseur individuelles se cumulent. Une pile de 10 cales, chacune à la limite de tolérance, peut produire une erreur cumulative suffisamment importante pour affecter le précharge de la pile de soupape et modifier la courbe d'amortissement conçue. Nos tolérances individuelles serrées empêchent l'empilement des tolérances de dégrader les performances au niveau de la pile.

Défi 3 : Incohérence de l'appariement des amortisseurs (gauche vs droite)— Les constructeurs automobiles exigent des paires d'amortisseurs gauche-droite appariées. La variation d'épaisseur des cales est une cause majeure de désappariement des amortisseurs. Notre contrôle de précision de l'épaisseur assure des caractéristiques d'amortissement symétriques, éliminant le besoin d'assemblage sélectif post-production ou de classement de la force d'amortissement.

Grades de matériaux disponibles
GradePropriétés clésPlage d'épaisseur
SK4 / SK5Acier à outils à haute teneur en carbone, résistance à l'usure supérieure0,1 mm – 3,5 mm
65MNAcier à ressort au manganèse, haute ténacité et durée de vie en fatigue0,1 mm – 3,5 mm
CK101 / C100SAcier à ressort au carbone équilibré, usage général0,1 mm – 3,5 mm
SUSAcier inoxydable, résistant à la corrosion0,1 mm – 3,5 mm
20CFaible teneur en carbone, excellente formabilité pour les jauges fines0,1 mm – 3,5 mm
Spécifications techniques
ParamètreSpécification
Options de matériauxSK4, SK5, 65MN, CK101, C100S, SUS, 20C
Plage d'épaisseur0,1 mm – 3,5 mm (tolérance de précision)
DuretéHR60-85
Bibliothèque de moulesPlus de 3 500 configurations
CertificationIATF16949:2016
DisponibilitéOEM / ODM
Capacité d'approvisionnement500 000 pièces par mois
Protocole de mesure de la qualité
  1. Inspection des matériaux entrants : Épaisseur de la bobine vérifiée par micromètre numérique ; certification du matériau recoupée avec la spécification d'achat.
  2. Mesure en cours de processus : Épaisseur de la cale échantillonnée à intervalles définis pendant le cycle de production à l'aide d'un équipement de mesure optique 2D calibré.
  3. Inspection finale : Échantillonnage statistique selon les normes AQL avec enregistrement numérique. Vérification de la densité par balance électronique, test de résistance à l'écrasement et analyse dimensionnelle.
  4. Dossier de certificat : Rapport dimensionnel, certification du matériau, résultats des tests de dureté et évaluation de la qualité de surface inclus avec chaque expédition.
Questions fréquemment posées

Q : Quelle tolérance d'épaisseur puis-je attendre d'une cale de précision ?

La tolérance de précision standard est de ±0,03 mm, ce qui représente environ 20 % de l'épaisseur du matériau pour les jauges typiques. Pour les applications ultra-critiques, des tolérances plus serrées sont réalisables par tri post-processus ou meulage — veuillez spécifier votre exigence de tolérance lors du devis pour une évaluation de capacité et une analyse d'impact des coûts.

Q : Comment la précision de l'épaisseur affecte-t-elle les résultats de dyno d'amortisseur ?

Étant donné que la force d'amortissement varie avec le cube de l'épaisseur de la cale, même de petites améliorations de tolérance produisent des gains mesurables en matière de cohérence sur dyno. Par exemple, la réduction de la tolérance d'épaisseur de ±0,05 mm à ±0,03 mm sur une cale de 0,3 mm réduit la fenêtre de variation de la force d'amortissement d'environ 40 %. Cela se traduit directement par des courbes de dyno d'amortisseur plus cohérentes.

Q : Pouvez-vous faire correspondre les cales à une épaisseur spécifique pour la production d'amortisseurs appariés ?

Oui. Nous pouvons trier et faire correspondre les cales dans des bandes encore plus serrées que notre tolérance standard pour les applications d'amortisseurs appariés. Ce service ajoute un petit coût par pièce mais élimine le désappariement des amortisseurs gauche-droite, réduisant le risque de garantie et améliorant la satisfaction du client final.

Q : Quelle est votre capacité de processus (Cpk) pour l'épaisseur ?

Nous maintenons un Cpk ≥ 1,33 pour l'épaisseur en tant que métrique de qualité standard, avec un Cpk ≥ 1,67 atteint pour les programmes de production établis. Les données de capacité de processus sont disponibles pour la qualification de nouvelles pièces et les rapports SPC en cours.

Q : Maintenez-vous la cohérence de l'épaisseur sur de grands volumes de production ?

Absolument. Avec une capacité mensuelle de 500 000 pièces et un contrôle de processus régi par l'IATF16949, notre cohérence d'épaisseur est maintenue de la première à la dernière pièce sur les lots de production. Les graphiques SPC suivent les tendances d'épaisseur en temps réel, avec une intervention automatique si une dérive vers les limites de contrôle est détectée.

Les étiquettes:

cales de clapet de choc,

suspension de cales,

cales de clapet de suspension
