Ventilateur de choc à surface plate pour une réponse fiable de la vanne

MOQ:	5000 pièces
Prix:	negotiable
Emballage Standard:	Package d'exportation standard
Délai De Livraison:	30 jours ouvrables pour de nouveaux échantillons
Mode De Paiement:	T/T, Union occidentale
Capacité D'approvisionnement:	50 000 pièces par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

NINGBO, CHINE

Nom de marque

XIAYI

Certification

IATF16949:2016

Numéro de modèle

K25-00-5001-1

Nom du produit:

JOINT

Matériel:

Ck101

Presse:

40 - 80T

Service:

Application:

Amortisseur

Dureté:

HRB60-85

Mettre en évidence:

Ventilateur de choc à surface plate

Les éclaboussures de soupape de choc pour la réponse de la soupape

Ventilateur de choc fiable

Description du produit

Aperçu du produit

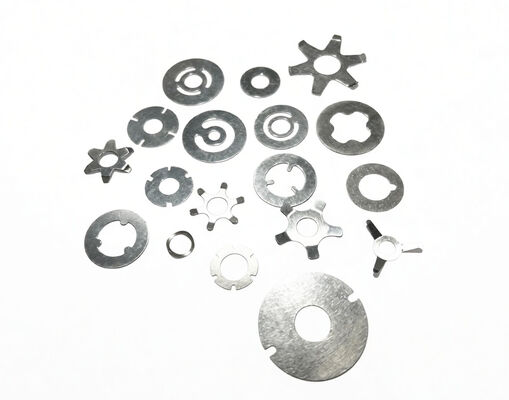

Les cales de soupape d'amortisseur à surface plane XIAYI sont fabriquées avec une planéité de surface exceptionnelle, garantissant une étanchéité fiable et sans fuite contre la face du piston de la soupape d'amortisseur. La qualité de planéité d'une cale détermine directement la précision du contrôle de l'amortissement à basse vitesse — toute irrégularité de surface crée des chemins de fuite involontaires qui compromettent la courbe d'amortissement conçue. Nos cales sont produites par des technologies d'estampage de précision et de photogravure, avec une planéité de surface vérifiée par mesure de jauge 2D. Disponibles dans plusieurs matériaux (laiton, bronze, cuivre, métaux trempés, acier inoxydable, alliage) avec une épaisseur à partir de 0,02 mm, ces cales répondent aux exigences de qualité de surface les plus strictes de l'industrie.

Défis de qualité de surface que nous résolvons

Défi 1 : Chemins de fuite involontaires dus aux irrégularités de surface— Même les déviations de surface microscopiques sur une cale créent des chemins de dérivation d'huile incontrôlés, provoquant un amortissement incohérent à basse vitesse et une dynamique de véhicule imprévisible. Les cales à surface plane XIAYI éliminent cette variabilité, garantissant que l'amortisseur se comporte exactement comme prévu.

Défi 2 : Précharge incohérente sur la face de la soupape— Lorsqu'une cale n'est pas parfaitement plane, la précharge de serrage est répartie de manière inégale, entraînant une ouverture de soupape asymétrique et un éventuel écaillage des bords de la cale. Notre tolérance de surface plane assure une distribution uniforme de la force de serrage et un comportement de soupape prévisible.

Défi 3 : Échec d'étanchéité dans les applications de clapet anti-retour— Les clapets anti-retour de type cale s'appuient sur la cale pour établir un contact circonférentiel complet avec le siège de soupape. Toute irrégularité de surface crée un chemin de fuite qui dégrade la fonction du clapet anti-retour, en particulier dans les conditions de faible Delta-P où la force d'étanchéité est minimale.

Spécifications techniques

Paramètre	Spécification
Options de matériaux	Laiton, Bronze, Cuivre, Métaux trempés, Acier inoxydable, Alliage
Gamme d'épaisseur	0,02 mm – 0,5 mm (personnalisable)
Options de forme	Hexagone, Ovale, Rond, Rectangle, Carré (personnalisable)
Processus de fabrication	Gravure chimique, Photogravure, Découpe laser, Estampage
Taille minimale des caractéristiques	Trou ouvert : d=0,1 mm ; Largeur de ligne : 0,08 mm
Tolérance de précision	±0,03 mm (standard), environ 20 % de l'épaisseur du matériau
Délai de livraison	Échantillons 4-6 jours ; Production de masse sous 1 semaine

Domaines d'application

Empilements de soupapes d'amortisseurs : Application principale — cales de soupape de compression et de détente nécessitant des surfaces d'étanchéité planes
Clapets anti-retour hydrauliques : Clapets anti-retour unidirectionnels de type cale où la planéité de surface détermine l'intégrité de l'étanchéité
Entretoises et cales de précision : Applications nécessitant une épaisseur exacte avec des surfaces planes et parallèles
Composants d'appareils électroniques : Rondelles et entretoises de précision pour l'assemblage électronique
Plaques de soupape de compresseur : Applications de soupapes à lamelles et de plaques dans les systèmes de compresseurs

Excellence de fabrication

Notre procédé de photogravure offre une qualité de bord supérieure sans les bavures ni les contraintes mécaniques associées à l'estampage traditionnel. Ceci est particulièrement critique pour les cales ultra-minces (0,02 mm+), où le stress induit par l'estampage peut provoquer un gauchissement. Pour les épaisseurs plus importantes, nos lignes d'estampage de précision maintiennent la planéité grâce à une alimentation contrôlée du matériau et à des jeux d'outils optimisés. Chaque lot est vérifié par mesure de jauge 2D pour la planéité et la précision dimensionnelle.

Questions fréquemment posées

Q : Comment mesurez-vous et garantissez-vous la planéité de surface ?

Nous utilisons une mesure de jauge optique 2D pour vérifier la planéité. Les cales sont contrôlées par rapport à la tolérance de planéité spécifiée (généralement quelques microns) sur une base d'échantillonnage selon les normes AQL. Pour les applications critiques, une inspection à 100 % peut être organisée. Les données de certification de planéité sont incluses dans le rapport d'inspection.

Q : Quelle est la différence entre la photogravure et l'estampage pour la production de cales ?

La photogravure (gravure chimique) est un procédé sans bavures et sans contraintes, idéal pour les matériaux ultra-minces (0,02 mm+) et les géométries complexes avec des caractéristiques fines. L'estampage est plus rentable pour les matériaux plus épais et les volumes plus élevés. Nous recommandons le procédé optimal en fonction de vos exigences en matière de matériau, d'épaisseur, de géométrie et de volume.

Q : Pouvez-vous produire des cales de formes non rondes ?

Oui. Nous fabriquons des formes hexagonales, ovales, rectangulaires, carrées et entièrement personnalisées. La photogravure est particulièrement bien adaptée aux profils complexes, tandis que l'estampage excelle dans la production à haut volume de géométries plus simples. Fournissez votre dessin pour une recommandation de procédé.

Q : Quel est le diamètre minimum de trou que vous pouvez produire ?

Notre diamètre minimum de trou ouvert est de 0,1 mm, avec une largeur de ligne/platine minimale de 0,08 mm. Ces capacités sont obtenues grâce à notre procédé de photogravure. Pour l'estampage, les tailles minimales des caractéristiques dépendent de l'épaisseur du matériau et sont évaluées au cas par cas.

Q : Les cales photogravées ont-elles les mêmes propriétés mécaniques que les cales estampées ?

Les propriétés du matériau de base sont identiques — la différence réside dans la méthode de fabrication. La photogravure n'introduit pas d'écrouissage ni de contrainte résiduelle au bord de coupe, ce qui peut en fait être avantageux pour les applications sensibles à la fatigue. Un traitement thermique post-traitement peut être appliqué à l'une ou l'autre méthode pour atteindre les propriétés mécaniques cibles.
