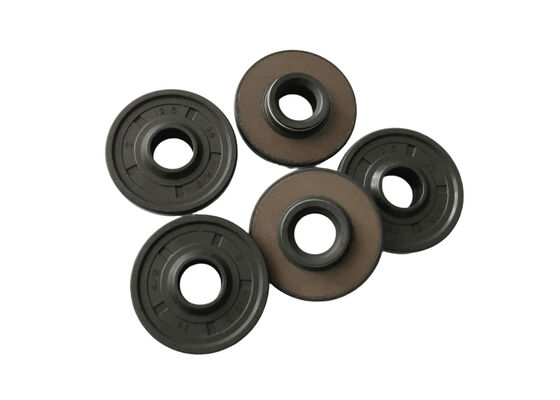

Joint d'huile d'amortisseur personnalisé aux dimensions de montage contrôlées

Les dimensions d'ajustement et l'état du contact d'étanchéité d'un joint d'huile sont des considérations importantes dans l'assemblage d'amortisseurs. Pour les fabricants de suspensions automobiles et de motos, la sélection du bon joint d'huile implique plus que la vérification de son diamètre extérieur et de sa largeur. Le diamètre intérieur, la configuration de la lèvre d'étanchéité, les dimensions de la tige de piston correspondante et les conditions de fonctionnement doivent également être pris en compte.

XIAYI fournit des joints d'huile pour amortisseurs pour des applications automobiles, de motos et industrielles. Les spécifications des produits peuvent être évaluées par rapport aux dessins des clients, aux échantillons physiques et aux exigences d'installation. Le NBR (caoutchouc nitrile) et le FKM (fluoroélastomère) sont disponibles comme options de matériaux, sous réserve des exigences de l'application et de la confirmation technique.

Les produits peuvent être considérés pour le développement OEM, les applications de remplacement et les exigences dimensionnelles non standard. La confirmation des dessins, des tolérances et des conditions de fonctionnement avant la commande permet de réduire les écarts de spécifications et les risques d'ajustement lors de l'assemblage.

Le diamètre extérieur, la largeur, la hauteur et le diamètre intérieur doivent être examinés par rapport à l'espace d'installation et aux composants correspondants. Pour différentes conceptions d'amortisseurs, les dimensions et tolérances critiques doivent être confirmées à l'aide du dessin approuvé plutôt que de se fier à la similitude visuelle.

La lèvre d'étanchéité forme une partie importante de l'interface de contact entre le joint d'huile et le composant correspondant. L'inspection peut se concentrer sur l'état visible de la lèvre, la conformité dimensionnelle et tout défaut susceptible d'affecter l'acceptation par rapport aux exigences convenues.

Le NBR et le FKM peuvent être considérés pour différentes applications. La sélection finale du matériau doit tenir compte de la compatibilité avec l'huile d'amortissement, de la température de fonctionnement et du milieu de service. Pour les applications aux exigences de température ou de milieu exigeantes, la compatibilité du matériau doit être confirmée avant l'achat en volume.

Pour les projets OEM avec des dimensions d'assemblage définies, les spécifications peuvent être examinées par rapport aux dessins officiels. Pour les applications de remplacement, un composant ou un échantillon existant peut servir de référence. La fourniture des données de la tige de piston correspondante et des conditions de fonctionnement peut soutenir davantage l'évaluation technique.

La qualité des joints d'huile doit être évaluée par rapport aux exigences dimensionnelles et d'application de chaque projet. Les éléments suivants peuvent être inclus dans le plan d'inspection :

Inspection dimensionnelle : Vérifier les dimensions critiques par rapport au dessin approuvé.

Apparence de la lèvre d'étanchéité : Vérifier la zone de contact d'étanchéité pour détecter tout dommage visible ou irrégularité.

Confirmation du matériau : Confirmer les exigences NBR, FKM ou autres matériaux convenus.

Acceptation par lot : Établir le plan d'échantillonnage ou d'inspection complète convenu et les enregistrements d'inspection requis.

Validation d'assemblage : Pour les applications critiques, évaluer les échantillons avec la tige de piston correspondante et la structure d'installation.

Les éléments d'inspection, les ratios d'échantillonnage et les critères d'acceptation doivent être documentés dans le bon de commande ou l'accord technique afin d'aligner les spécifications d'approvisionnement sur les exigences d'assemblage.

Pour soutenir l'examen des spécifications et le devis, veuillez fournir :

1. Un dessin du produit ou un échantillon physique.
2. Diamètre intérieur, diamètre extérieur, largeur et hauteur requis.
3. Diamètre de la tige de piston correspondante et informations sur le traitement de surface.
4. Température de fonctionnement, type d'huile d'amortissement et conditions de service.
5. Quantité de commande attendue, exigences d'acceptation de la qualité et préférences d'emballage.

Sur la base de ces informations, XIAYI peut examiner les exigences dimensionnelles, matérielles et structurelles et discuter de la compatibilité des spécifications, de l'évaluation des échantillons et des exigences d'approvisionnement en volume.

Q1 : Les joints d'huile pour amortisseurs peuvent-ils être fournis selon les dessins du client ?

Les spécifications peuvent être évaluées par rapport aux dessins et aux exigences techniques du client. Les dimensions critiques, les tolérances, le matériau et la configuration d'étanchéité doivent être confirmés avant la production.

Q2 : Comment puis-je vérifier si un joint d'huile convient à un amortisseur existant ?

Examinez ensemble les dimensions du joint, les paramètres de la tige de piston correspondante, l'espace d'installation, l'huile d'amortissement et la température de fonctionnement. Une apparence similaire ou un diamètre extérieur correspondant seul ne garantit pas un ajustement correct.

Q3 : Comment choisir entre NBR et FKM ?

La pertinence dépend de la compatibilité avec l'huile d'amortissement, de la température et du milieu de service. La sélection finale doit être basée sur l'application réelle plutôt que sur le nom du matériau seul.

Q4 : Des échantillons peuvent-ils être évalués avant l'achat en volume ?

Des dessins ou des échantillons peuvent être fournis pour un examen technique. Pour les projets aux exigences dimensionnelles strictes, confirmez les dimensions critiques et la compatibilité d'assemblage avant la production en volume.
